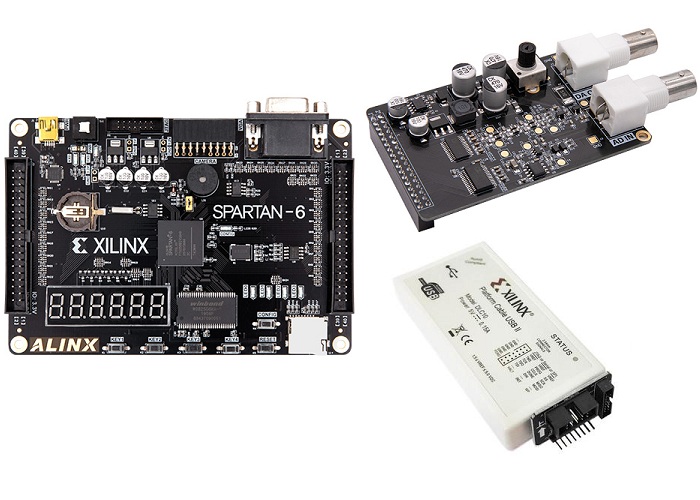

Kit de desarrollo FPGA completo, contiene placa FPGA AX309, programador USB JTAG DLC10 y módulo de conversión AD/DA AN108. La placa de desarrollo FPGA está equipada con el dispositivo de la serie AMD/Xilinx Spartan 6, ofrece un rendimiento excepcional con SDRAM rápida y QSPI Flash. Ofrece características de conectividad excepcionales y una cantidad diversa de protocolos de E/S compatibles. El conversor AD/DA es de 8 bits, de alta velocidad y el programador USB admite los modos de descarga JTAG, Slave Serial y SPI y soporta múltiples sistemas operativos.

Se utiliza para el prototipado, desarrollo e implementación de diseños digitales mediante FPGAs Xilinx Spartan-6. Tiene aplicaciones en áreas como el procesamiento digital de señales, sistemas embebidos, comunicaciones, etc.

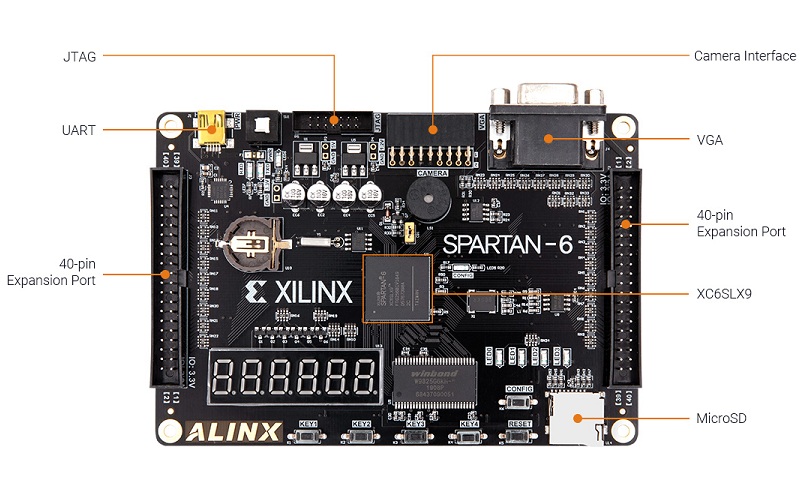

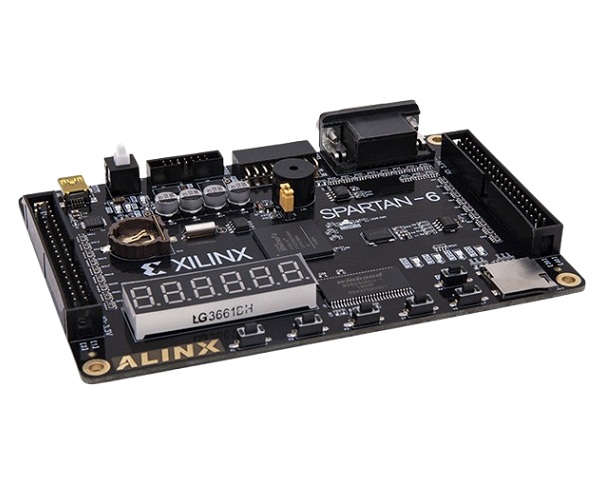

Características FPGA AX309

• Fuente de alimentación única de 5V
• SDRAM de 32 MB (16 bits)
• Flash QSPI de 2 MB
• EEPROM 24LC04 de 512 bytes
• USB a UART, suministro de energía a través de la interfaz USB, al mismo tiempo que se logra la función USB a serie
• Salida VGA, interfaz VGA de 16 bits que puede mostrar imágenes en color y otra información
• 2 x puerto de expansión de 40 pines (40 pines, espaciado de 2.54mm, con 34 E/S). Permite conectar simultáneamente dos módulos de expansión, como un módulo TFT de 4.3 pulgadas y un módulo AD/DA
• Puerto microSD, compatible con modo SPI
• Interfaz Cameralink
• Display digital de 6 dígitos
• Buzzer
• 4 LED
• 5 botones (1 botón de reinicio, 4 botones de usuario)

Características programador USB JTAG

• Voltaje de alimentación: 5V/0.15A
• Compatible con la gama completa de chips CPLD/FPGA de Xilinx
• Actualización automática de firmware
• Soporta IMPACT y ChipScope
• Admite los modos de descarga JTAG, Slave Serial y SPI
• El reloj de descarga del dispositivo de destino es opcional, hasta 24MHz
• Es compatible con dispositivos de destino con voltajes de 1.2V a 5V y se adapta automáticamente a los voltajes de E/S de la placa de destino
• Soporta múltiples sistemas operativos: XP, Win7, Win8, Win10, Win11, Redhead Enterprise Linux
• La interfaz JTAG con procesamiento de aislamiento de señal protege su dispositivo

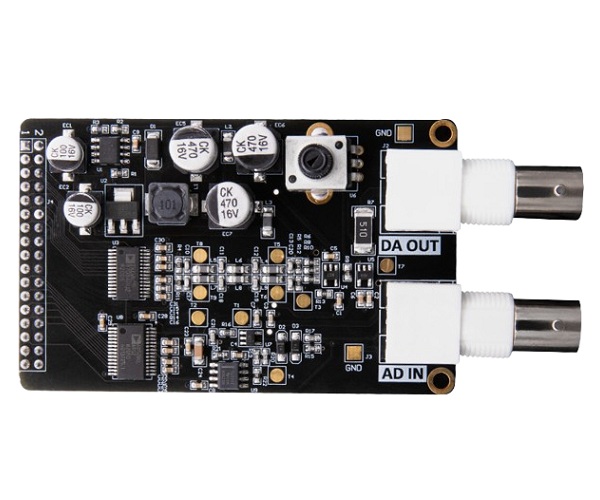

Características módulo AD/DA

• Rango de voltaje: -5 V ~ + 5 V
• Chip AD: AD9280, 8 bits, frecuencia máxima de muestreo: 32 MSPS
• Chip DA: AD9708, 8 bits, frecuencia máxima de muestreo: 125 MSPS
• Circuito regulador e interfaz de salida de señal
• Chip de conversión DA, voltaje de referencia de 1.2V incorporado, una salida de corriente diferencial
• El circuito AD se compone de un chip AD de alta velocidad, un circuito de atenuación y una interfaz de entrada de señal
• Temperatura de trabajo: -40 °C a 85 °C
• Dimensiones: 81x51mm
