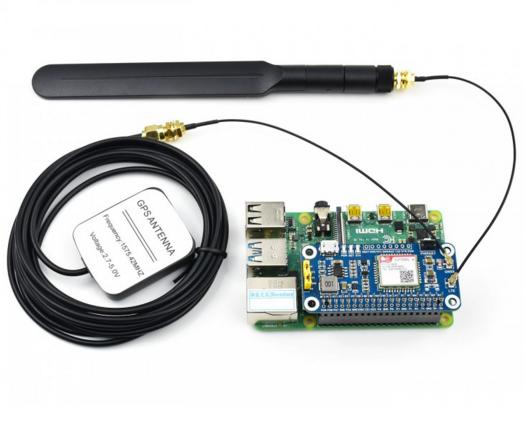

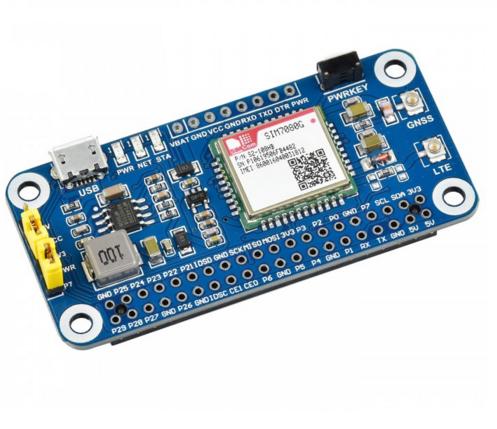

Tarjeta shield de comunicación diseñada para tarjetas Raspberry Pi. Con funcionalidades NB-IoT (NarrowBand-Internet of Things), Cat-M (eMTC, enhanced Machine Type Communication), y GNSS (Global Navigation Satellite System).
Características:
- Voltaje de alimentación: 5V
- Nivel lógico: 5V/3.3V (seleccionable vía jumper)
- Corriente total (modo descanso): 39mA

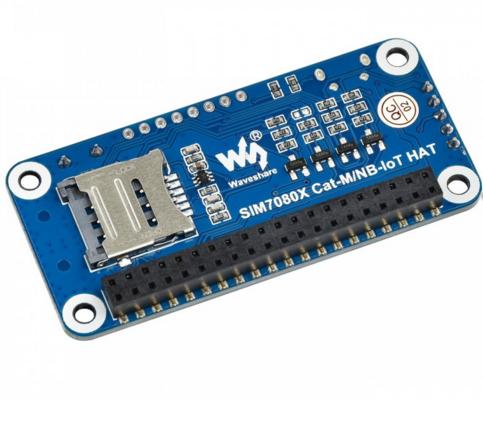

- Soporta tarjetas SIM (solo tarjetas de 1.8V)
- Bandas NB-IoT/Cat-M: NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85 - Tasa de datos: NB-IoT: Uplink<150kbps, Downlink:<136kbps, Cat-M: Uplink<1119kbps, Downlink:<589kbps
- Con cobertura mundial
- Soporta protocolos de comunicación: TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
- Tasa de datos común de auto-negociación: 9600/19200/38400/57600/115200 bps
- Soporta posicionamiento GNSS (GPS, GLONASS, BeiDou y Galileo)
- Con interfaz USB para prueba de comandos AT, obtener datos de posicionamiento GPS y más
- Con pines UART, para conectar con tarjetas host como Arduino/STM32
- Con 3 LEDs indicadores
- Con conector GPIO de 40 pines

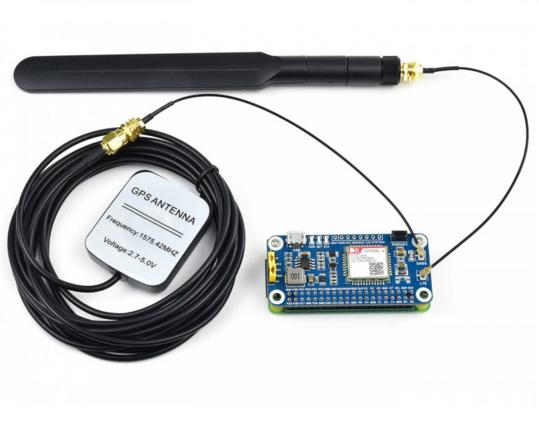

- Con antenas incluidas
- Dimensiones: 30x65mm
Especificaciones GNSS
- Tipo receptor: 16-canales, código C/A
- Bandas: GNSS L1: 1575.42±1.023MHz, GLONASS: 1597.5~1605.8MHz, BeiDou: 1559.05~1563.14MHz, Galileo L1: 1575.42±1.023MHz
- Frecuencia de actualización: 1Hz (por defecto)
- Formato de datos: NMEA-0183
- Antena activa
Tarjetas Raspberry no incluidas.
