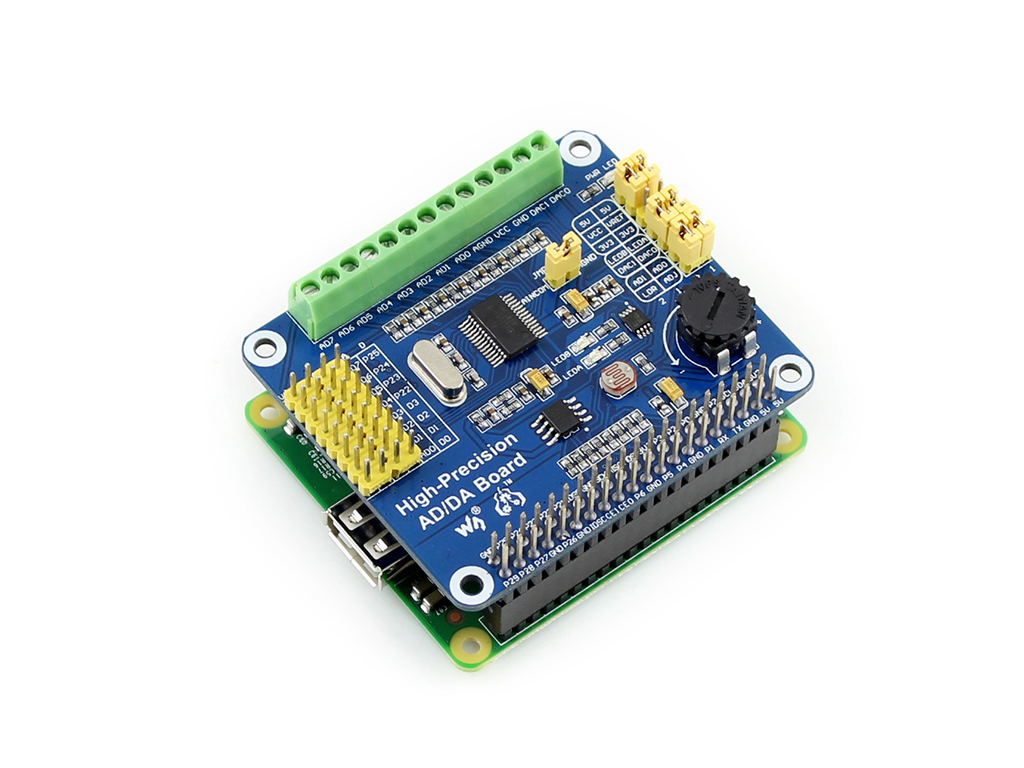

Tarjeta de expansión AD/DA para RPi de alta precisión. Soporta Raspberry Pi 1 Model A+, Pi 1 Model B+, Pi 2 Model B y Pi 3 Model B

Características:

• ADS1256, ADC de 8ch 24bit de alta resolución (4ch con entrada diferencial), tasa de muestreo de 30ksps
• DAC8532, DAC de 2ch 16bit de alta precisión
• Interface de entrada via pinheaders, para conectar señal analógica
• Interface input/output via screw terminals, para conectar señal analógica/digital
• Circuito detector AD/DA, fácil para demostración de señal

Esquemático:

1. Raspberry Pi GPIO interface : for connecting with the Pi
2. AD/DA input/output : screw terminals
3. AD input : pinheaders, the pinout is compatible with Waveshare sensor interface standard, easy to connect various analog sensor modules
4. 7.68M crystal
5. LM285-2.5 : provides reference voltage for the ADC chip
6. Photo resistor
7. LED output indicator
8. 10K potentiometer
9. DAC8532 : 16bit high-precision DAC, 2ch
10. Power indicator
11. ADS1256 : 24bit high-precision ADC, 8ch (4ch differential input)
12. ADC testing jumper
13. DAC testing jumper
14. Power selection jumper
15. ADC reference ground configuration : when AD single inputted, the AINCOM is reference terminal, can be connected to GND or external reference voltage
