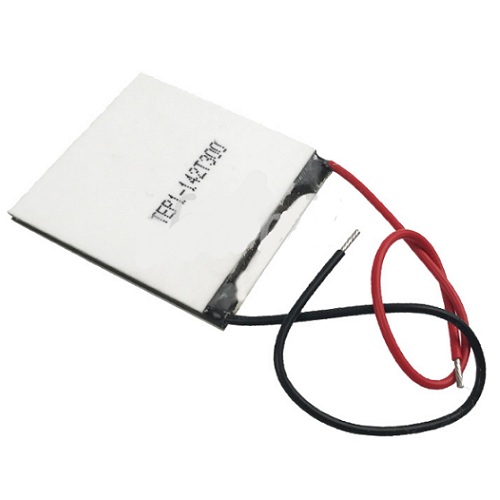

Celda generador de energía termoeléctrica de alta temperatura. Aprovecha el diferencial de temperatura para generar electricidad. Después de aplicar el calor en un lado y el frío en el otro lado, la celda genera un voltaje que depende del valor del calor aplicado.

Características:

• Máxima temperatura (lado caliente): <300C
• Máxima temperatura (lado frio): <100C
• Temperatura de trabajo: -40 a 300C aprox.
• El lado de la calefacción está en blanco
• Con cables de 15cm aprox.
• Conexión de cables: cable color rojo positivo, color negro negativo
• La temperatura de trabajo a largo plazo puede soportar 250 grados
• Dimensiones: 40mm x 40mm x 3.2mm

Diferencias de temperaturas (se dan como referencia, puede haber pérdida de corriente al momento de usar la celda):

• Diferencia de temperatura de 40 grados: tensión de circuito abierto de 2.2V, corriente generada: 390mA
• Diferencia de temperatura de 60 grados: tensión de circuito abierto de 3.6V, corriente generada: 489mA
• Diferencia de temperatura de 80 grados: tensión de circuito abierto de 4.8V, corriente generada: 569mA
• Diferencia de temperatura de 100 grados: tensión de circuito abierto de 6.0V, corriente generada: 658mA
• Diferencia de temperatura de 120 grados: tensión de circuito abierto de 7.2V corriente generada: 759mA
• Diferencia de temperatura de 140 grados: tensión de circuito abierto de 8.4V, corriente generada: 969mA

Nota: Para mantener la integridad de la celda Peltier es muy importante disipar bien el calor generado por ésta, de lo contrario la celda puede dañarse de forma irremediable.
