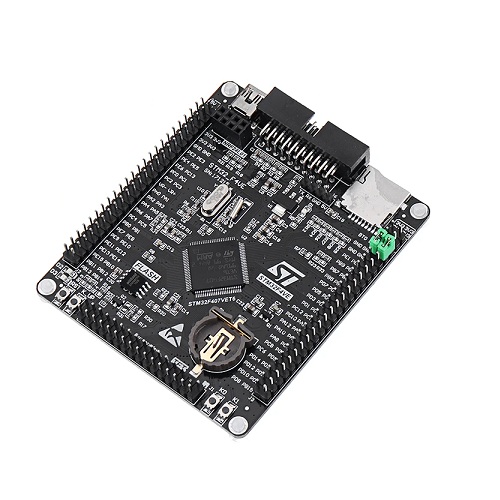

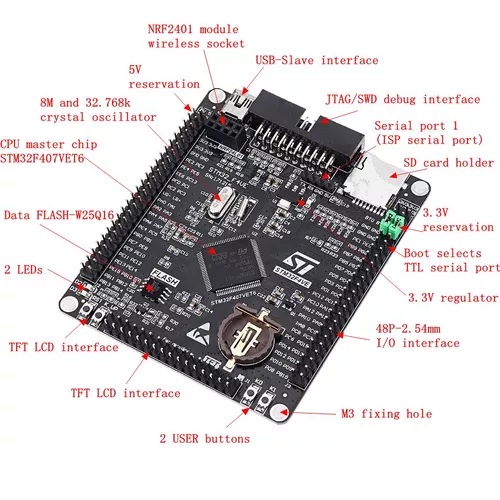

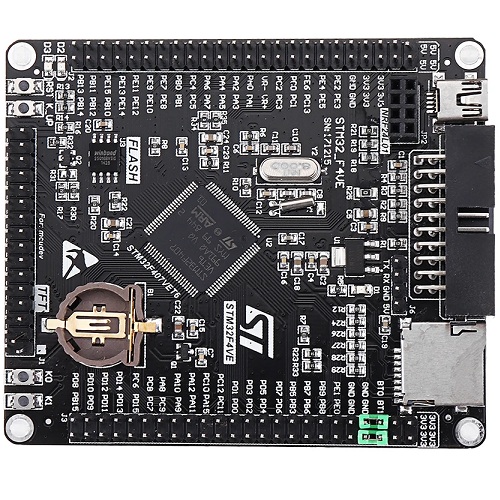

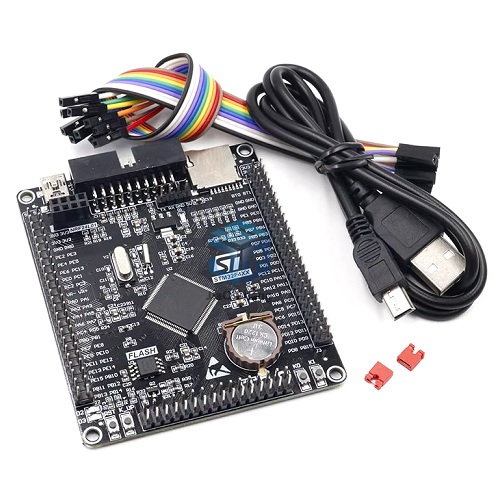

Placa de desarrollo basada en el chip MCU STM32F40. El nucleo MCU opera a una frecuencia de 168MHz y tiene una amplia gama de pines I/O e interfaces de comunicación estándar y avanzadas: I2C y SPI, USART y CAN. Con acceso a todos los pines del MCU, conector USB e interfaz JTAG/SWD. Diseñada para proyectos y experimentos relacionados con el aprendizaje de sistemas STM32.
Características:
- Chip: STM32F407VET6. Nucleo ARM Cortex-M4
- Voltaje de funcionamiento: 3.3-5V
- Memoria RAM: Hasta 192+4 Kbytes de SRAM
- Flash: 512KB
- Conector USB de velocidad completa/host/controlador OTG con PHY en chip
- Interfaz JTAG/SWD: soporte para simulación, descarga y depuración.
- Controlador de memoria estática flexible compatible con memorias Compact Flash, SRAM, PSRAM, NOR y NAND
- Interfaz paralela LCD, modos 8080/6800
- Gestión de reloj, reset y suministro
- Suministro de aplicaciones de 1.8V a 3.6 V y E/S
- Oscilador de cristal de 4 a 26 MHz
- RC interno de 16 MHz recortado de fábrica 1 de precisión
- Oscilador de 32 kHz para RTC con calibración
- RC interno de 32 kHz con calibración
- Modos de suspensión, parada y espera
- Suministro VBAT para RTC, registros de respaldo de 20 × 32 bits + SRAM de respaldo opcional de 4KB
- Convertidores A/D de 3 × 12 bits, 2.4MSPS: hasta 24 canales y 7.2MSPS en modo triple intercalado
- Convertidores D/A de 2 × 12 bits
- DMA de uso general: controlador DMA de 16 flujos con FIFO y compatibilidad con ráfagas
- Hasta 17 temporizadores: hasta doce temporizadores de 16 bits y dos de 32 bits de hasta 168MHz, cada uno con hasta 4 IC/OC/PWM o contador de pulsos y entrada de codificador de cuadratura incremental
- Hasta 140 puertos de E/S con capacidad de interrupción
- Hasta 136 E/S rápidas hasta 84MHz
- Hasta 138 E/S tolerantes a 5V
- Hasta 15 interfaces de comunicación
- Hasta 3 × interfaces I2C SMBus/PMBus
- Hasta 4 USART/2 UART 10,5 Mbit/s, interfaz ISO 7816, LIN, IrDA, control de módem
- Hasta 3 SPI 42 Mbits/s, 2 con muxed full-duplex I2S para lograr precisión de clase de audio a través de PLL de audio interno o reloj externo
- 2 × interfaces CAN 2.0B activo

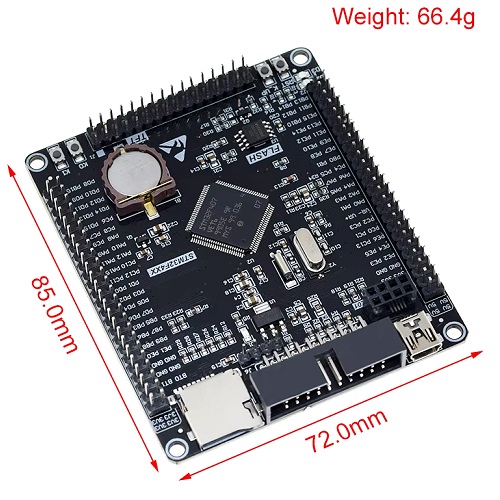

- Dimensiones: 85x72mm
