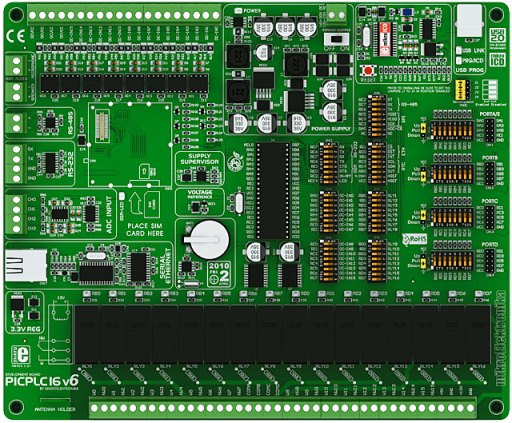

El sistema de desarrollo PICPLC16 v6 proporciona un entorno de desarrollo para experimentar con dispositivos industriales. La conexión entre el sistema de desarrollo y estos dispositivos se establece por medio de los relés. Además, la PICPLC16 v6 contiene módulos adicionales que también permiten que el microcontrolador se puede conectar a dispositivos externos. El PICPLC16 v6 se puede utilizar como un controlador independiente que se comunica a los dispositivos remotos a través de módulos de comunicación como el módulo de comunicación RS-232, reloj en tiempo real, el controlador Ethernet, módulo GSM, entre otros. Estos se proporcionan en la board y le permiten experimentar fácilmente con su microcontrolador.
Características
- Conectores para optoacopladores.
- Optoacopladores.
- Fuente de alimentación de tensión del regulador.
- Programador integrado con soporte mikroICD.
- Programador con conector USB.
- Jumpers para aislar el programador integrado del sistema de desarrollo.
- Conectores para los puertos I/O
- Socket pata Microcontrolador.
- Jumpers para la selección de resistencia pull-up/pull-down.
- Interruptor DIP para habilitar resistencias pull-up/pull-down.
- Conectores para conectar dispositivos externos con relés.
- Interruptores DIP para activar/desactivar los módulos incorporados.
- Relés.
- Reloj de tiempo real.
- Módulo ethernet.
- Conector para la antena GSM
- Regulador de voltaje de 3,3 V
- Fuente de tensión de referencia.
- Conversores A/D
- Fuente de alimentación de tensión controlada.
- Módulo de comunicación RS-232
- Módulo de comunicación RS-485
- Conector para módulo GSM
- Conectores para altavoz y micrófono.
