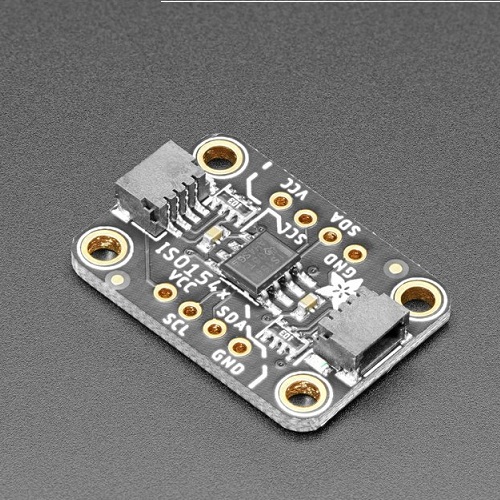

Tarjeta aislador I2C, permite adicionar un total aislamiento eléctrico entre dos lados de un bus I2C. Es bidireccional y soporta una tasa de operación de 1MHz. Cada lado está eléctricamente aislado, por lo cual cada mitad debe ser alimentada.

Características:

• Chip: ISO1540
• Voltaje de alimentación: 3V a 5.5V
• Salida Open drain, con 3.5mA del lado 1 y 35mA del lado 2
• Inmunidad transient: ±50-kV/μs (típica)
• Protección HBM ESD de 4kV en todos los pines; 8kV en los pines del bus
• Soporta operación de hasta 1Mhz
• Con conectores STEMMA QT en ambos lados compatibles con conectores tipo Qwiic

Certificaciones de seguridad

• 4242-VPK isolation per DIN VDE V 0884-11:2017-01
• 2500-VRMS isolation for 1 minute per UL 1577
• CSA approval per IEC 60950-1 and IEC 62368-1 end equipment standards
• CQC basic insulation per GB4943.1-2011

Enlace de interés

Datos técnicos del ISO1540

Guía de pines de conexión

Enlace al fabricante-más información

Palabras claves:tarjeta de aislamiento, aislador, I2C, IIC
