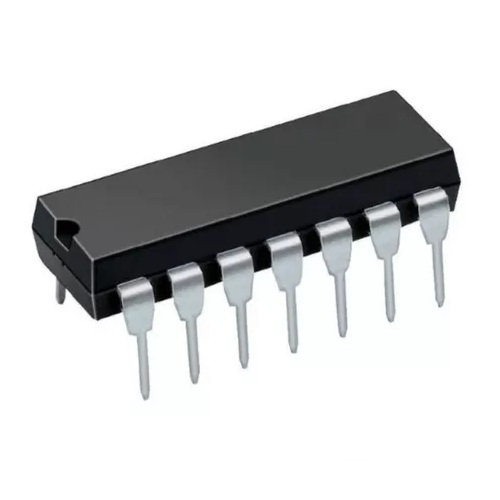

Circuito integrado sumador binario completo que realiza la suma de dos números binarios de 2 bits. Las salidas de suma (S) se proporcionan para cada bit y el acarreo resultante (C2) se obtiene del segundo bit. Diseñado para aplicaciones de suma en paralelo/acarreo en serie de varios bits y de velocidad media a alta. Encapsulado 14-DIP.

Características:

• Voltaje de alimentación: 4.75-5.25V. Típico: 5V
• Corriente de alimentación: 58mA Máx. Tipico: 35mA
• Voltaje de entrada nivel alto: 2V mínimo
• Voltaje de entrada nivel bajo: 0.8V máximo
• Utiliza lógica transistor-transistor (TTL) de alta velocidad y gran abanico de salida
• Es compatible con las familias lógicas DTL y TTL
• Número de pines: 14
• Montaje through hole
