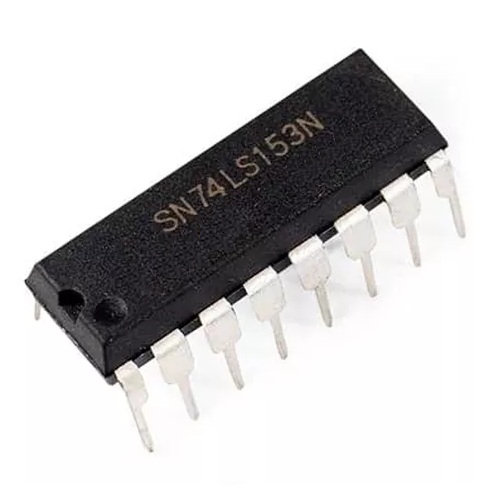

Selector/multiplexor de datos dual monolítico de 4 líneas a 1 línea que contiene inversores y controladores para proporcionar una selección de datos de descodificación totalmente complementaria.

Contiene dos multiplexores con sus cuatro entradas de datos y su salida cada uno. Tiene dos entradas de inhibición (STROBE 1G y 2G) activas a nivel bajo (0V) para cada multiplexor y dos entradas de selección (SELECT A y B) comunes a los cuatro multiplexores. Cuando STROBE (G) está a nivel bajo, las entradas SELECT A y B seleccionan el canal cuyo dato aparecerá en la salida.

Características:

• Voltaje de alimentación: 4.75-5.25V
• Corriente: 8mA
• Frecuencia de reloj: 35MHz
• Número de canales: 2
• Permite multiplexar de 4 líneas a 1 línea
• Realiza la conversión de paralelo a serie
• Línea de estrobos (habilitación) para cascada (N líneas a N líneas)
• Salidas de totem de alta impedancia y baja impedancia
• Totalmente compatible con la mayoría de los circuitos TTL
• Número de pines: 16
• Encapsulado: 16-DIP
• Montaje through hole
